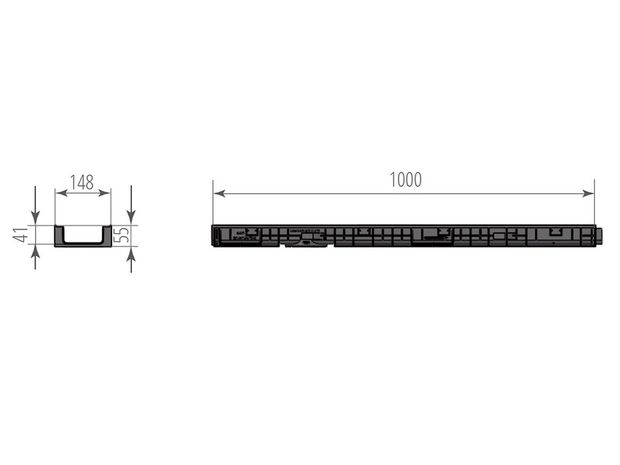

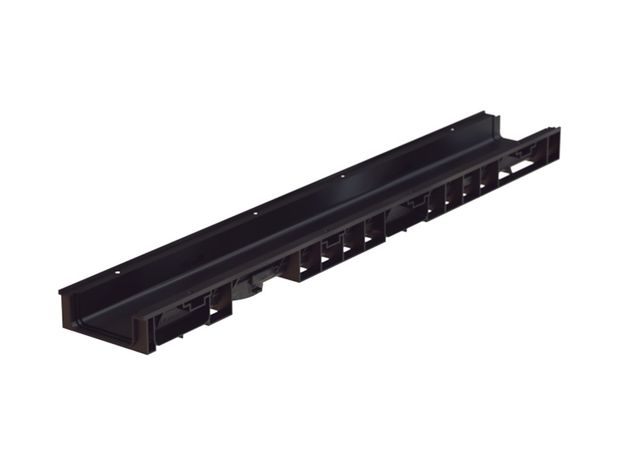

Лоток ЛВП Norma Plastik DN100 H55

370 руб
Материал
Пластик
Страна производитель
Россия
Номенклатура для отбора
Лоток ЛВП Norma Plastik DN100 H55
Гидравлическое сечение
DN 100
В корзину

Лоток ЛВП Norma Plastik DN100 H55

Применяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора, для оборудования эксплуатируемых кровель.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА:

Особенность: малая высота лотка обеспечивает
возможность монтажа с ограничением по высоте.
Используется как первая ступень каскада лотков DN100.
Возможность каскадной компоновки.

К этому лотку Вам понадобится:

Решетки на выбор в зависимости от условий и нагрузки

Решетка пластиковая A15

Решетка штампованная оцинкованная A15

Решетка штампованная нержавеющая A15

Решетка ячеистая сварная оцинкованная B125

Решетка чугунная щелевая B125

Решетка чугунная щелевая C250

Решетка чугунная "Косичка" С250

Решетка чугунная ячеистая С250

Фиксатор решетки пластиковый (Ферма)

Фиксатор решетки металлический

Заглушка пластиковая

Пескоуловитель

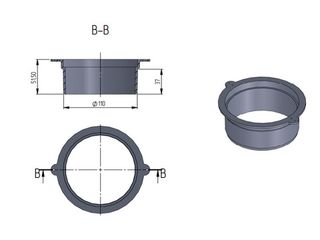

Патрубок

Герметик

Монтаж поверхностного водоотведения.

1. Подготовительные работы:
– необходимо проверить основание и несущую способность грунта, в месте
планируемого монтажа водоотвода;
– произвести разбивку трассы системы водоотведения и разметку мест установки
опорных точек – пескоуловителей, выпусков, заглушек, сборных колодцев;
– произвести подготовку траншеи с учётом габаритных размеров элементов систем
поверхностного водоотведения и обоймы и гравийной подсыпки
– при необходимости произвести укрепление откосов траншеи (в зависимости от типа грунта и глубины заложения элементов);
– произвести гравийную подсыпку под основание обоймы h=100мм., для нагрузки С250 и выше;
– перед монтажом элементов водоотведения и заливкой бетонной обоймы необходимо уплотнить полученное основание траншеи с коэффициентом уплотнения Купл ≥ 1 на глубину 200мм.;
– основание бетонной обоймы заливается на уплотненную подготовленную основу.
После того как основание обоймы наберет 30% прочности на него допускается установка инженерного оборудования;
2Основные работы:
– монтаж лотков рекомендуется начинать с опорных точек трассы, т.е. с мест
подключения к организованным выпускам, с мест установки пескоуловителей и далее по размеченной трассе;
– лотки следует устанавливать выпуклой торцевой частью («папой») в сторону
предполагаемого направления движения воды, дополнительно направление движения воды «отлито» на лотке;
– пескоуловители, выпуски и заглушки монтируются согласно проектной схеме системы водоотведения;
– монтаж лотков необходимо осуществлять с предварительно установленной
водоприемной решеткой для защиты от деформаций стенок при заливке обоймы;
– подключение лотков к магистральной системе канализации рекомендуется
осуществлять через пескоуловитель. Трубопровод от пескоуловителя до первого
канализационного колодца должен выполняться гладкостенной раструбной трубой. Другим подключением к точке сброса может служить выпуск из лотка (прорезать в предусмотренном месте, по наметке);
– после установки линий лотков и других элементов водоотведения необходимо
выполнить заливку пазух бетонной обоймы, предварительно проверив уровень установки лотков и подключение пескоуловителей к системе канализации. Для защиты от всплытия лотков, заливка пазух ведется послойно. Количество этапов заливки обоймы определяется высотой лотка, но не менее двух;
– При монтаже бетонной обоймы необходимо предусматривать температурные швы, перпендикулярно линии лотков, гидроизоляционные швы, вдоль линии лотков. Расстояние между швами определяются температурой воздуха во время бетонирования;
– необходимо произвести герметизацию стыковочных швов пластиковых лотков. Стыки между лотками заполняются эластичным герметиком с коэффициентом эластичности 200%;
– при сопряжении с бетонным покрытием или асфальтобетонным покрытием
необходимо обустройство гидроизоляционного шва при наличии у лотка усиливающей планки, шов устраивать минимум на высоту планки;
– при асфальтировании территории недопустим наезд асфальтоукладчика на
смонтированные линии лотков водоотведения в любой момент времени монтажа и в процессе дальнейшей эксплуатации.
3. Заделка стыков:
– материал для заделки стыков должен быть водостойким и морозостойким, а при
эксплуатации лотков в агрессивных средах должен быть стойким к их воздействию;
– при эксплуатации лотков в условиях воздействия агрессивных сред рекомендуется
применять однокомпонентные или многокомпонентные герметики;
– при классах нагрузки А15–С250, стыки между лотками заполняются эластичным
уплотнителем или цементным раствором, усиленным синтетическим связующим, жидким стеклом;
– при классах нагрузки D400–Е600, стыки между лотками заполняются
герметизирующими уплотнителями и мастиками;
– правильную заделку стыков сопряжения лотков и других элементов следует
производить по инструкции производителя герметиков и материалов, использующихся для герметизации.
4. Примыкание покрытий.
Любое примыкающее к лоткам покрытие должно быть на 3–5 мм выше решетки.
Количество этапов заливки обоймы определяется высотой элемента, но не менее
двух. Особенности выполнения бетонной обоймы при разных классах нагрузки:
 для зон классом нагрузки А15–В125 – возможно упрощенная схема, с неполным
бетонированием обоймы (не на всю высоту стенок лотка и без гравийной
подсыпки), учитывая размеры примыкающего покрытия;
 для зон с классом нагрузки С250 выполняется бетонная обойма на всю высоту
лотка, гравийная подсыпка;
 для зон с повышенной нагрузкой классов от D400 до Е600 лоток бетонируется на
всю высоту с учетом усиленной планки, выполняется гравийная подсыпка;.
При сопряжении с покрытием должны выполняться следующие требования:
- при укладке плитки (брусчатки) устраивается деформационный
(гидроизоляционный) шов в 10 мм, на высоту штучного элемента.
- при устройстве бетонного или асфальтового покрытия – устраивается
технологический шов, t=10мм – герметик, шнур, мастика / пенополиэтиленовая
10 прокладка / битумная мастика, в зависимости от нагрузки.
- при бетонном покрытии необходимо предусмотреть гидроизоляционные швы.
5. Резка лотков.
Лотки и пескоуловители имеют отводы, наметки для подключения лотков и труб
стандартных типоразмеров, благодаря чему есть возможность выполнить «Т» и «Г»
образную стыковку лотков без дополнительных распилов. Вырезы выполняются в
момент монтажа. Места стыковки герметизируются.
Пластик легко режется ножовкой, что позволяет выполнять сложные конструктивные соединения при монтаже и подключении. Инструмент для распила решетки необходимо подобрать в зависимости от материала решётки и сложности конструктивного выпила. Места стыковки герметизируются.
 6. Рекомендации по эксплуатации систем поверхностного водоотведения:
При эксплуатации и обслуживании систем поверхностного водоотведения следует
обратить внимание на то, что основными периодами, когда в лотках скапливается грязь и мусор, является зимне–весенний период. Это связано с тем, что в период таяния снега, талые воды переносят с собой большое количество грунта и мусора, который оседает на стенках каналов и снижает их водопропускные свойства.
В связи с этим рекомендуется в это время проводить профилактические работы,
направленные на то, чтобы восстановить пропускную способность систем поверхностного водоотведения.
Для этого существуют несколько способов очистки линии лотков:
•Механический способ основывается на удалении осадка и мусора из системы с
помощью механических средств (лопаты, щетки и т.д.), при этом необходимо демонтировать решетки с каналов.
• Гидродинамический способ очищения систем поверхностного водоотведения
основывается на применении специального оборудования, например аппараты высокого давления. Очищение лотков происходит за счет размывающей и транспортирующей способности потока воды, направленной в начало линии лотков под высоким давлением.
При промывании системы этим способом, демонтируется первая решетка линии, и
направленным потоком воды промывается линия каналов от пескоуловителя до
пескоуловителя, пескоуловитель необходимо вычистить механическим способом, для исключения попадания накопленного мусора и ила в ливневую канализацию. Аналогично очищается вся система водоотведения. Преимуществом данного способа является отсутствие демонтажа решеток на всей линии лотков, что существенно снижает затраты труда и время проведения работ.
• Также возможен обогрев в зимне-весенний период с помощью электрического кабеля. Кабельный обогрев системы рекомендуем выполнить из саморегулирующегося кабеля мощностью 18-30 Вт с сечением 4 мм. Длина кабеля выбирается по месту. Кабель подключается к электрической сети с напряжением 220В. Более точную информацию можно получить от производителя.
• Термический способ основывается на очищении каналов в зимне–весенний период от образовавшегося в них льда. Этот процесс осуществляется путем прогревания лотков с помощью горелок, либо путем пропускания по ним горячей воды.
• Наряду с термическим применяется химический метод очищения систем
водоотведения. Он основывается на применении химических реагентов, которые разрушают образовавшийся лед и препятствуют дальнейшему обледенению.
Учитывая опыт эксплуатации, который показывает, что полное обледенение каналов маловероятно - прибегать к последним двум способам придется в редких исключениях, или вообще не придется. Это связано с тем, что конструкция системы линейного водоотведения – самотечная, имеет внутренний уклон или каскад, благодаря этому вода, попадая в лоток в период плюсовой температуры, начинает сама вымывать образования льда, и таким образом происходит самоочищение системы. Линии лотков, в свою очередь, проектируются таким образом что бы сбрасывать воду без остатка, и всегда оставаться сухими.
В свою очередь следует обратить особое внимание на своевременную очистку
пескоуловителей, так как их засорение приводит к уменьшению эффективности
функционирования систем поверхностного водоотвода или к полному прекращению их функционирования.
Для поддержания надлежащего состояния систем поверхностного водоотведения
необходим своевременный визуальный осмотр, который должен периодически
осуществляться соответствующими службами эксплуатации и контроля.
