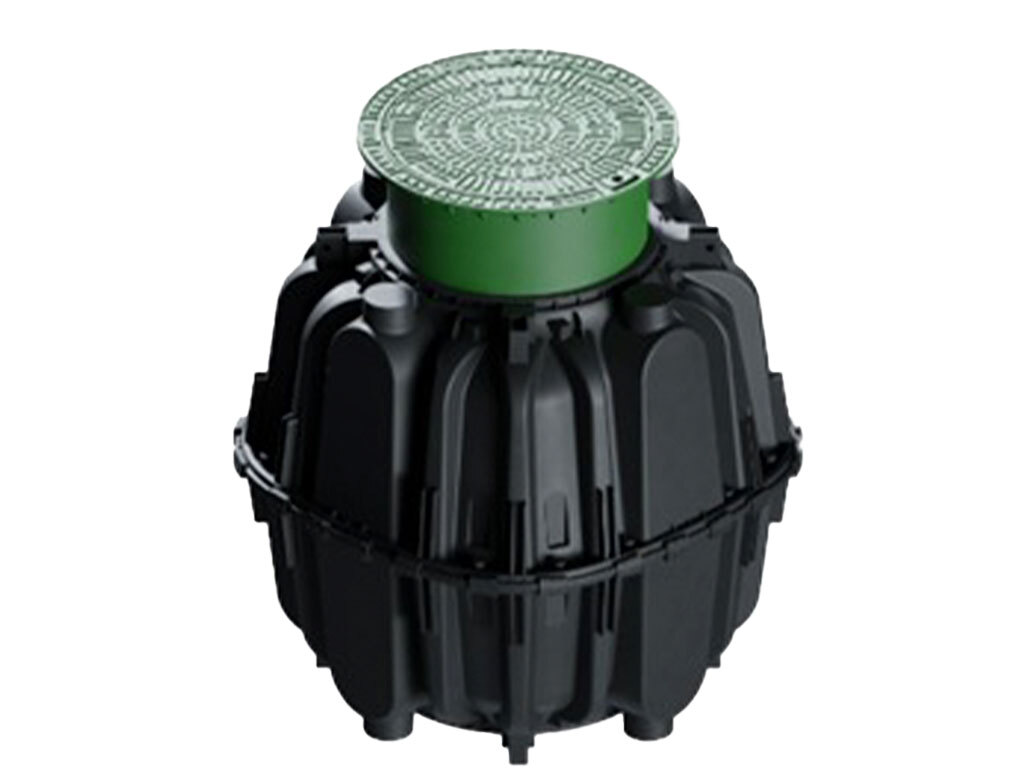

Колодец полимерный универсальный представляет собой
строительную конструкцию, является инженерным сооружением,
выдерживающим нагрузки от пешеходов, грунтовых вод, давления грунта и
веса технологического оборудования.
В случае размещения под проезжей частью предусматриваются
мероприятия по организации бетонного разгрузочного основания и
соответствующей классу нагрузки крышки люка колодца.
Оборудование не предназначено для хранения пищевых продуктов, в
том числе питьевой воды.
Колодец обладает герметичной конструкцией,
обеспечивающей как защиту от грунтовых вод, так и предотвращающей
попадание воды из колодца в грунт. Герметичность достигается путем
стыковки каждой секции колодца через уплотнительную резину. Условия
работы данного уплотнителя максимально благоприятны, минимальные перепады температур, отсутствие УФ-излучения, что обеспечивает долгий
срок эксплуатации до 50 лет.
Модульная сборная конструкция. Базовая конструкция колодца
состоит из нижней и верхней секции, на которые устанавливается обечайка
люка с крышкой. Обечайка люка с крышкой регулируется телескопически по
высоте в диапазоне 20 см. Телескопическая регулировка позволяет точно
подстроить уровень крышки под уровень примыкающего покрытия. Колодец
полимерный универсальный можно наращивать с помощью дополнительной
средней секции (рисунок 3, таблица 2), увеличивая высоту колодца на 0,5
метра и объем на 0,5 куб. метра. Модульная конструкция дает возможность
повысить логистические качества конструкции при совмещенной плотной
компоновки во время транспортировки.
Способы применения:
Принцип работы колодца зависит от применяемости и назначения.
Колодец полимерный универсальный может использоваться для множества
задач:
- Смотровой и ревизионный колодец. Обеспечивает легкий доступ к
подземным системам отвода и подвода воды, для их обслуживания и
контроля.
- Дренажный/Перепадный. Используется для контроля уровня воды в
системах водоотведения. Применяется для снижения уровня грунтовых вод,
предотвращая затопления.
- ЛОС, улавливание мусора, распределение и соединение потока, успокоение
воды.
- Септик, кессоны, накопительная ёмкость.
- Кабельный коммуникационный колодец. Обеспечивает доступ к кабелям
для их обслуживания.
- Технологический, для размещения скважинного, поливного оборудования
и тд
Устройство котлована
Ширина и глубина котлована определяется согласно схемы монтажа с
учетом габаритов колодца и выбранного варианта монтажа. Расстояние от
ближайших конструкций и соседних коммуникаций не менее 1м. При установке нескольких колодцев рядом расстояние между ними не менее 0,5м.
При установке колодца рядом с зонами движения транспортных средств
расстояние от данной зоны до колодца должно быть не менее глубины
котлована
Основные варианты монтажа
- Монтаж на железобетонную опорную плиту заводского изготовления.
- Монтаж на подготовленное железобетонное основание
- Монтаж с пригрузом нижней секции колодца.
Из котлована и прилегающих траншей должна быть удалена вода,
крупные камни и посторонние предметы.
На дне котлована устраивается песчаная или песчано-цементная
подготовка высотой не менее 100мм.
Монтаж на железобетонную опорную плиту, в том числе выполненную
по ГОСТ 8020-90 «Конструкции бетонные и железобетонные для колодцев
16
канализационных, водопроводных и газопроводных сетей. Технические
условия». Плита устанавливается на песчаную подготовку по уровню. Колодец
устанавливается и собирается на бетонной плите. Крепление колодца
обеспечивается ремнями стяжными РЭТ 50-2,5/5. Необходимо закрепить
ремень на арматурных петлях бетонной плиты перехлестнув крест на крест
через колодец. Выполнить подключение необходимых труб при помощи
имеющихся или дополнительных герметичных трубных проходах. Далее
проводится обратная засыпка строительным песком послойно 200-300мм с
утрамбовкой и проливкой водой. Верхний прилегающий к крышке слой может
оформляться в зависимости от конкретного проектного решения. Это может
быть, песок, гравий, плодородный слой, элементы штучного мощения,
асфальт, бетонная поверхность.
Монтаж на подготовленное железобетонное основание. Основные
отличительные этапы для данного типа монтажа — это изготовление
железобетонной плиты по месту монтажа на песчаном основании. Далее необходимо дождаться набора прочности основания не менее 70 процентов от проектной прочности.
Следующие этапы монтажа аналогичны способу монтажа на железобетонную
опорную плиту.
Монтаж с пригрузом нижней секции колодца. На дне котлована
устраивается песчано-цементная подготовка высотой не менее 100мм.
Колодец устанавливается и собирается на подготовку. Выполнить
подключение необходимых труб при помощи имеющихся или
дополнительных герметичных трубных проходах. Далее проводится обратная
засыпка песчано-цементной смесью послойно 150-200мм с утрамбовкой до
уровня. Для оптимизации расхода смеси возможно устройство опалубки.
Уровень засыпки смеси на 200 мм выше стыка нижней секции рисунок 10.
Далее проводится обратная засыпка строительным песком послойно 200-
17
300мм с утрамбовкой и проливкой водой. Верхний прилегающий к крышке
слой может оформляться в зависимости от конкретного проектного решения.
Это может быть, песок, гравий, плодородный слой, элементы штучного
мощения, асфальт, бетонная поверхность.
В случае применения варианта монтажа с увеличенным классом
нагрузки зоны эксплуатации В125 и выше, необходимо организовать бетонное
опорное кольцо под обечайкой люка. Бетонное кольцо возможно применить
как стандартной серии, так и выполнить монолитную конструкцию по месту
монтажа.
Последовательность сборки универсального полимерного колодца

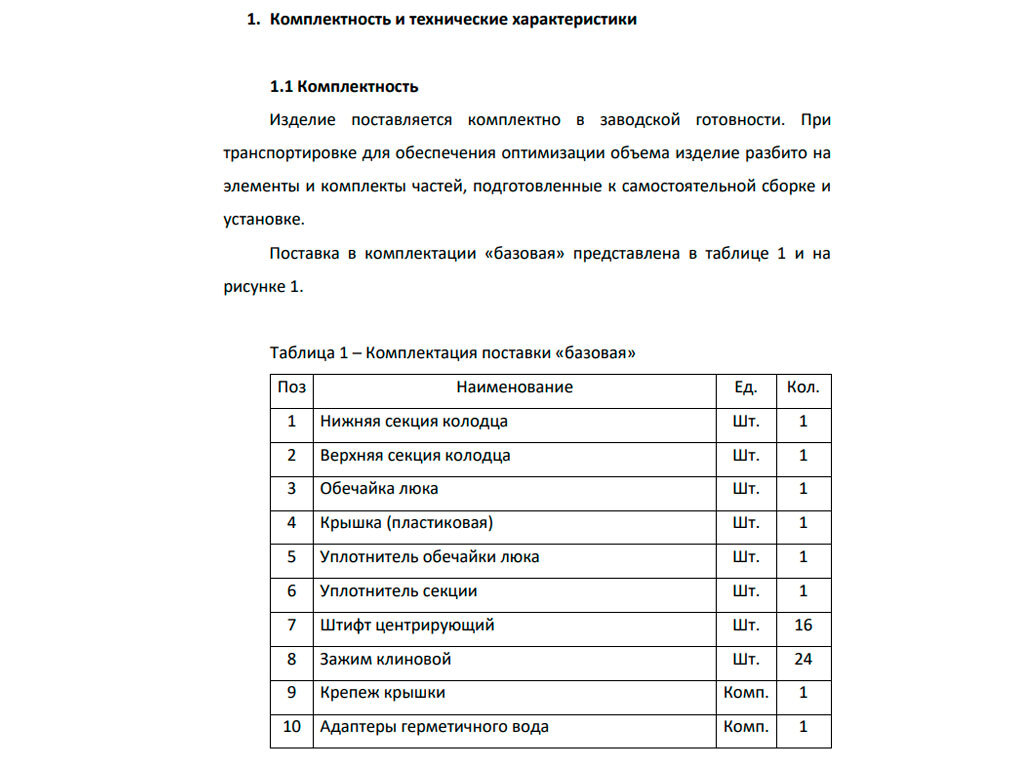

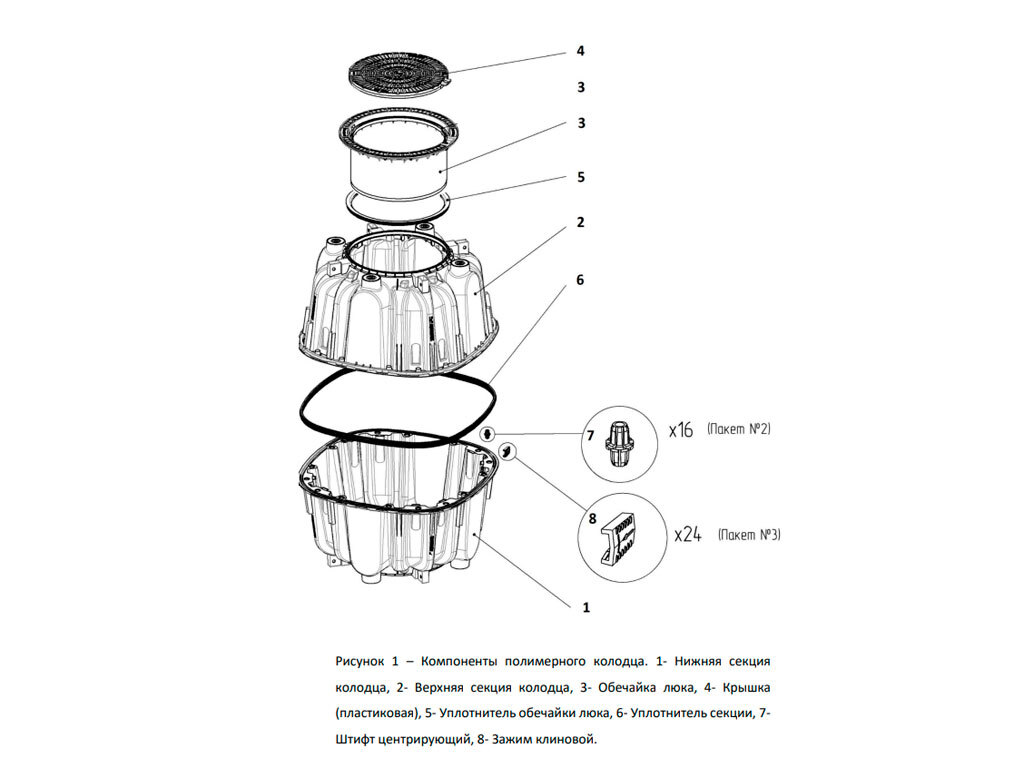

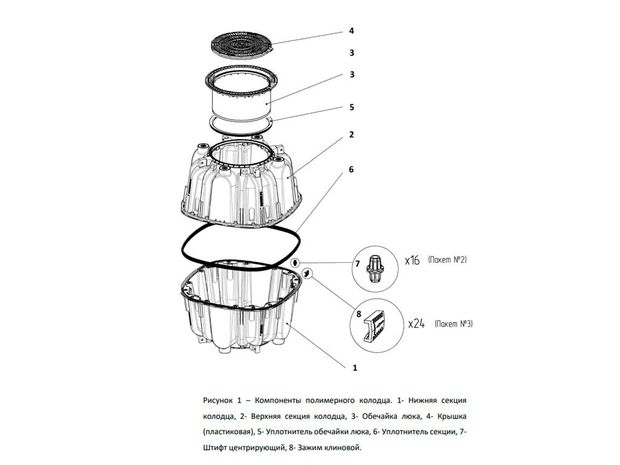

а. Комплектность элементов колодца полимерного универсального на
рисунке 1 и в таблице 1 (здесь и далее позиции с рисунка 1).
б. Сборку рекомендуется производить в котловане на подготовленное
основание (рисунок 4, 5, 6, 7, 8).
в. Нижняя секция 1, с предварительно установленным уплотнителем 6
(рисунок 11 а), опускается на основание котлована (ЦПС, жб плита),
далее ставятся штифты центрирующие 7 (16 шт.) (рисунок 11 б).
г. Следующим этапом ставится верхняя 2 или дополнительная секция,
базируясь на центрирующих штифтах 7. Замкнуть стык секций, зазор не
более 1-2мм.
д. Установить зажимы клиновые 8 (24 шт.) и заклинить легким ударом
молотка (рисунок 11 в).
е. Телескопическая часть колодца в виде обечайки люка 3 и уплотнителя
обечайки люка 5 предварительно установлены в верхнюю секцию 2 на
заводе изготовителе, поэтому достаточно отрегулировать уровень
верхней отметки крышки 4 в проектное положение.
ж. Далее необходимо произвести подключение необходимых
18
коммуникаций в зависимости от проекта. Как правило сверлятся
отверстия под адаптеры герметичного ввода труб
После подключения коммуникаций в зависимости от схемы монтажа
выполняется крепление или якорение колодца и обратная засыпка.
Таблица – Адаптеры герметичного ввода
Адаптер герметичного ввода 25 мм 28 мм 25 мм
Адаптер герметичного ввода 32 мм 35 мм 32 мм
Адаптер герметичного ввода 40 мм 44 мм 40 мм
Адаптер герметичного ввода 50 мм 54 мм 50 мм
Адаптер герметичного ввода 63 мм 68 мм 63 мм
Адаптер герметичного ввода 75 мм 82 мм 75 мм
Адаптер герметичного ввода 90 мм 107 мм 90 мм
Адаптер герметичного ввода 110 мм 121 мм 110 мм
Адаптер герметичного ввода 160 мм 173 мм 160 мм
Отверстия соответствующего диаметра прорезаются в корпусе колодца
с помощью кругового, регулируемого сверла, электродрели или
аккумуляторного шуруповерта. Прорезанные отверстия необходимо очистить
от пластиковой стружки, после чего установить адаптер герметичного ввода.
Отверстия в колодцах, целесообразно прорезать на поверхности с
последующей установкой колодца в проектное положение и вводом в него
труб на глубину 50 - 100 мм.
При монтаже наряду с данной инструкцией необходимо
руководствоваться:
- Паспортом оборудования
- СП 32.13330.2012 «Канализация. Наружные сети и сооружения»
- СП 45.13330.2012 «Земляные сооружения и фундаменты».
